Блок высокого напряжения BR-80 80W (LCD)

Блок высокого напряжения BR-80 80W (LCD)

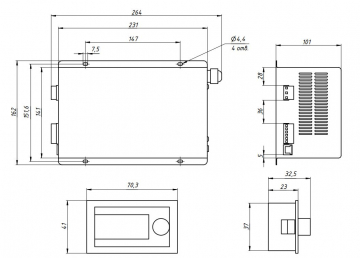

Чертеж
Чертеж
3D модель в STP формате
Схема подключения 1
Схема подключения 2
Количество:
Цена: 18 020 руб.
Код товара: 12150
Блок высокого напряжения BR-80 80W (LCD) — это специализированное устройство, предназначенное для обеспечения стабильного и контролируемого питания лазерных трубок и других высоковольтных компонентов в CO2-лазерных станках.

Особенность:

1.  Лазерный источник питания прост в управлении: восьмидесятиваттный лазерный блок питания использует высокий или низкий уровень для управления. Использование регулятора уровня TTL позволяет быстро запускать и останавливать работу.


2. Лазерный источник питания использует обычный H / L / P / G / IN / 5V в качестве управляющего сигнала лазера.

3. Лазерный источник питания использует сигнал 0-5 В или PWM для управления мощностью лазера.

4. Лазерный источник питания с высоковольтным блоком питания имеет хорошую функцию защиты: восьмидесятиваттный лазерный источник питания имеет защиту от разомкнутой цепи, что позволяет лазерному источнику питания экрана дисплея кратковременно работать в разомкнутом состоянии, дабы избежать поломки лазерной трубки.

5. Лазерный источник питания для экрана дисплея может работать с большинством стеклянных лазерных трубок длиной 125 см, 140 см или 145 см, мощностью 80 Вт или 90 Вт, помимо этой функции, лазерный источник питания также обладает высокой адаптивностью и быстрым откликом, что дает хороший результат при гравировке или резке.

6. Блок питания имеет встроенный сетевой порт и может быть подключен к модулю ЖК-дисплея с помощью кабеля. ЖК-модуль может отображать выходной ток, рабочее состояние и код неисправности. Также выходной ток можно регулировать с помощью потенциометра.

Спецификация：

Входная мощность

Входное напряжение

AC220V±10%

Частота переменного тока

47 ~ 440 Гц

Максимальная входная мощность

750 Вт

Максимальный входной ток

3.4A

Выход

Максимальное выходное напряжение

32 КВ

Максимальный выходной ток

33 мА

(в зависимости от лазерных трубок разных производителей)

Эффективность

Более 90% (полная нагрузка)

Скорость отклика

Не более 1 мс

Интерфейс управления

Многоуровневое управление переключением TTL, эффективный уровень может быть как высоким, так и низким (см. Схему управления).

Изоляция

lnput-output

Переменный ТОК 1500 В 1 минута не более 10 мА

вход-оболочка

Переменный ТОК 1500В в течение 1 минуты не более 10 мА

Выход-shell

Подключение

Защита от обрыва цепи

Может произойти короткое замыкание (требуется хорошее заземление, при этом следует избегать контакта положительного электрода и оболочки между дугой)

Требования к охране окружающей среды

Рабочая температура

-10℃~50℃

Сохранение температуры

-20℃~75℃

Относительная влажность

Максимальная относительная влажность 85% (без конденсации)

Высота

100 000 футов работы

200 000 футов хранилища, доза не работает

Методы охлаждения

Принудительное воздушное охлаждение (вентиляторное охлаждение)
