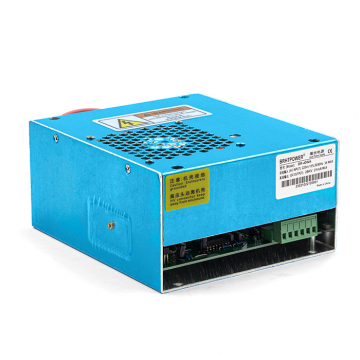

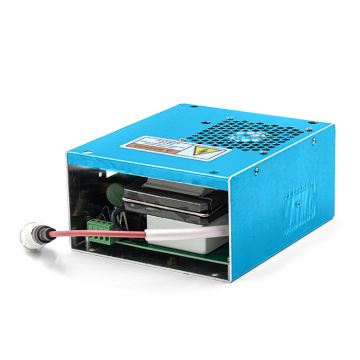

Блок высокого напряжения BR-40 40W

Блок высокого напряжения BR-40 40W
Блок высокого напряжения BR-40 40W
Блок высокого напряжения BR-40 40W

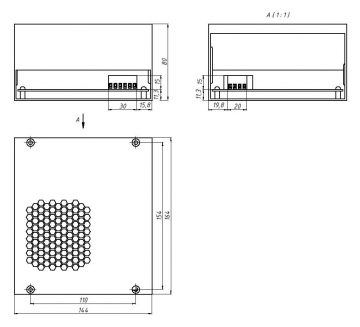

Чертеж
3D модель в STP формате
Количество:
Цена: 9 240 руб.
Код товара: 12942
Блок высокого напряжения BR-40 40W — это специализированное устройство, предназначенное для обеспечения стабильного и контролируемого питания лазерных трубок и других высоковольтных компонентов в CO2-лазерных станках.

Особенности：

1. Для управления и регулирования выходной мощности лазера используются как аналоговые сигналы от 0 до 5 В, так и сигналы PWM.

2. Источник питания отличается высокой эффективностью и быстрой реакцией благодаря полумостовой схеме плавного переключения с нулевым током. Таким образом, можно легко взаимодействовать с большинством лазерных трубок CO2 мощностью 60 Вт.

3. Имеется хорошая защита от заземления. Благодаря усовершенствованной защите от разомкнутой цепи источник питания может работать в режиме разомкнутой цепи в течение короткого времени, что позволяет избежать повреждения источника питания, вызванного разрывом лазерной трубки.

4. Управление терминалом простое и адаптировано к сигналам высокого и низкого уровня. Уровень TTL можно использовать для управления запуском и остановкой мощности лазера.

5. Для охлаждения в источнике питания используется один вентилятор PCS

Спецификация：

Входная мощность

Входное напряжение

220 В±10%

Частота переменного тока

50 /60 Гц

Максимальный входной ток

3A

Выход

Максимальное выходное напряжение

25 КВ

Максимальный выходной ток

21 мА

(в зависимости от лазерных трубок разных производителей)

Эффективность

Более 90% (полная нагрузка)

Скорость отклика

Не более 1 мс

Интерфейс управления

Многоуровневое управление переключением TTL, эффективный уровень может быть высоким или низким (см. Схему управления).

Изоляция

вход-выход

Переменный ТОК 1500 В 1 минута не более 10 мА

вход-оболочка

Переменный ТОК 1500 В 1 минута не более 10 мА

Выход-shell

Подключение

Защита от обрыва цепи

Может произойти короткое замыкание (требуется хорошая оболочка заземления, при этом следует избегать контакта положительного электрода и оболочки между дугой)

Требования к охране окружающей среды

Рабочая температура

-10℃~50℃

Сохранение температуры

-20℃~75℃

Относительная влажность

Максимальная относительная влажность 85% (без конденсации)

Высота над уровнем моря

100 000 футов работы

200 000 футов хранилища, доза не работает

Методы охлаждения

Принудительное воздушное охлаждение (вентиляторное охлаждение)
