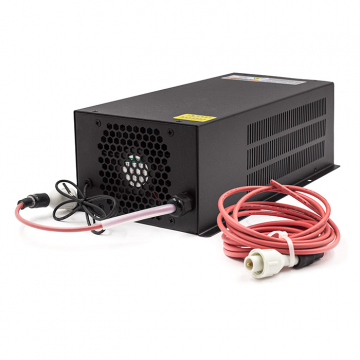

Блок высокого напряжения BR-150 150W

Блок высокого напряжения BR-150 150W — это специализированное устройство, предназначенное для обеспечения стабильного и контролируемого питания лазерных трубок и других высоковольтных компонентов в CO2-лазерных станках.

Особенность:

1. Блок питания мощностью 150 Вт обладает стабильными рабочими характеристиками.

2. Управление мощностью лазера простое: источник питания может использовать сигнал 0-5 В для управления мощностью лазера. Также этот блок питания аналогового сигнала использует сигнал PWM (широтно-импульсная модуляция) для управления мощностью лазера.

3. Блок питания имеет хорошую совместимость: он может сочетаться с большинством стеклянных лазерных трубок 1850 мм или 20000 мм, мощностью 150 Вт или 180 Вт, помимо этой функции, блок питания также обладает высокой адаптивностью и быстрым откликом, что дает хороший результат при гравировке или резке.

4. Блок питания имеет защиту от разомкнутой цепи. Это нужно для того, чтобы блок питания работал в течение короткого времени в разомкнутом состоянии с целью избежать повреждения лазерной трубки.

5. Блок питания имеет простой метод управления, который использует высокий и низкий уровни для управления мощностью лазера. Использование регулятора уровня TTL позволяет осуществлять запуск и остановку.

6. Блок питания использует обычные H / L / P/ G / IN / 5 В для приема сигнала управления лазером.

7. Блок питания имеет встроенный сетевой порт и может быть подключен к модулю ЖК-дисплея с помощью кабеля, ЖК-модуль может отображать выходной ток блока питания аналогового сигнала, рабочее состояние и код неисправности. Также выходной ток можно регулировать с помощью потенциометра.

Спецификация:

Вход

Входное напряжение

220 В±10%



Частота переменного тока

47 ~ 440 Гц



Максимальная входная мощность

1000 Вт



Максимальный входной ток

4.5A

Выход

Максимальное выходное напряжение

40 КВ



Максимальный выходной ток

40 мА

(в зависимости от лазерных трубок разных производителей)

Эффективность

Более 90% (полная нагрузка)

Скорость отклика

Не более 1 мс

Интерфейс управления

Многоуровневое управление переключением TTL, эффективный уровень может быть высоким или низким (см. Схему управления).

Изоляция

lnput-выход

Переменный ТОК 1500 В 1 минута, не более 10 мА



lnput-shell

Переменный ТОК 1500 В 1 минута не более 10 мА



Выход-оболочка

Подключение

Защита от обрыва цепи

Возможно короткое замыкание (требуется хорошая оболочка заземления, при этом следует избегать контакта положительного электрода и оболочки между дугой)

Требования к охране окружающей среды

Рабочая температура

-10℃~50℃



Сохранение температуры

-20℃~75℃



Относительная Влажность

Максимальная относительная влажность 85% (без конденсации)



Высота

100 000 футов работы

200 000 футов для хранения, дозировка не работает

Методы охлаждения

Принудительное воздушное охлаждение (вентиляторное охлаждение)
