Блок управления для пульта DSP

Блок управления для пульта DSP
Блок управления для пульта DSP
Блок управления для пульта DSP
Блок управления для пульта DSP
Блок управления для пульта DSP

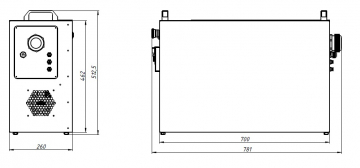

Чертеж
Конфигурация осей
Частотный преобразователь
Количество:
Цена: 121 000 руб.

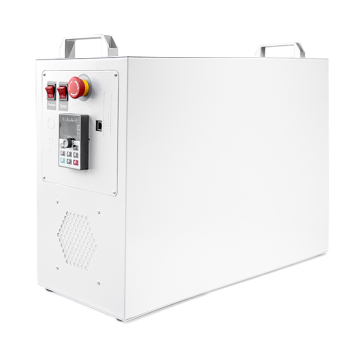

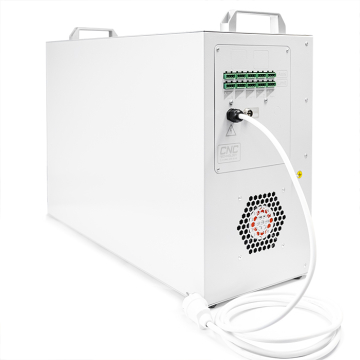

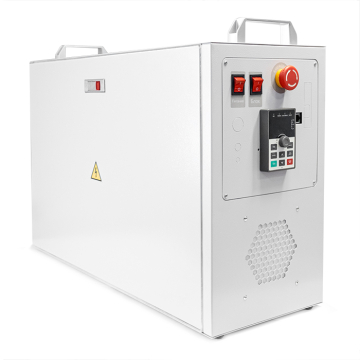

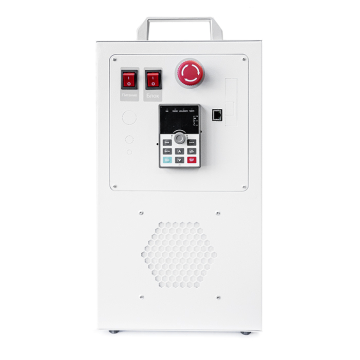

Данный блок управления представляет собой готовый к подключению комплект управления станком с ЧПУ. Состоит из блока управления станком и пульта RichAuto B11, подключаемого к блоку управления.

Преимущества системы управления RichAuto B11:

  1. 3-ех осевая обработка.
  2. Автономность (не требует ПК для управления станком).
  3. Простой, интуитивный интерфейс.

*Работа двух датчиков домашнего положения и двух двигателей по оси Y позволяет обеспечить перпендикулярность осей X и Y. Для подробной информации обратитесь к контроллеру Sen_Sync V1.3S.

Контроллер управления

RichAuto B11

RichAuto B11

Количество доступных осей и двигателей для данной конфигурации блока управления

3 оси, 3 двигателя (XYZ)

3 оси, 4 двигателя (XY1Y2Z)

Количество датчиков домашнего положения доступных для подключения

3 NPNдатчика домашнего положения для XYZ

4* NPN датчика домашнего положения для XY1Y2Z

Напряжение питания датчиков 24VDC + разъем для подключения датчика автоматического определения высоты инструмента

Напряжения питания блока управления

AC 220V

Мощность блока управления

~400W (без учета преобразователя частоты)

Тип драйверов

DM556 (48V, RMS 5,6A)

Параметры шаговых двигателей, подключаемых к данному блоку управления.

Шаговые двигатели с током не более 5,6А: NEMA23, NEMA34 (не более 86HS78-5504).

Возможность установки преобразователя частоты внутри блока управления

Да (доп. Опция)

Интерфейс управления преобразователем частоты

Дискретный сигнал вкл.\выкл. По команде M03, M05. Дискретное управление (режим Multispeed) для управление преобразователем частоты. (7 ступеней).
Масса (зависит от комплектации блока) от 22 до 35 кг
