Блок управления для контроллера DDCS 3.1

Конфигурация осей
Частотный преобразователь
Ручной пульт
Количество:
Цена: 71 000 руб.

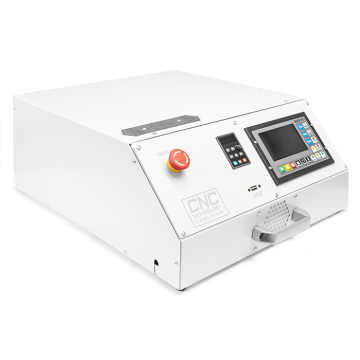

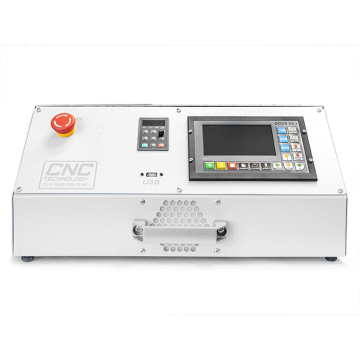

Данный блок управления представляет собой готовый к подключению комплект управления станком с ЧПУ, состоящий из автономного контроллера управления, источника питания, драйверов шаговых двигателей и других необходимых элементов.

В основе блока управления контроллер DDCS V3.1, основными преимуществами которого являются:

  1. Полная 4-ех осевая обработка.
  2. Не требуется наличия ПК для управления станком.
  3. Интерфейс для передачи управляющих программ Flash-диск.
  4. Русскоязычный интерфейс.

*Работа двух датчиков домашнего положения и двух двигателей по оси Y позволяет обеспечить перпендикулярность осей X и Y. Для подробной информации обратитесь к контроллеру Sen_Sync V1.3S.

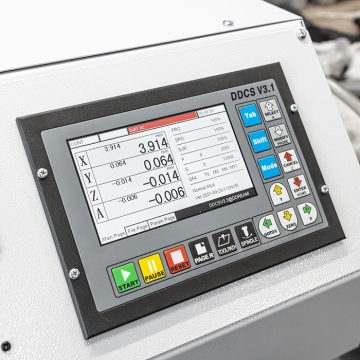

Контроллер управления

DCCS V3.1

DCCS V3.1

DCCS V3.1

DCCS V3.1

Количество доступных осей и двигателей для данной конфигурации блока управления

3 оси, 3 двигателя (XYZ)

4 оси, 4 двигателя (XYZA)

3 оси, 4 двигателя (XY1Y2Z)

4 оси, 5 двигателя (XY1Y2ZA)

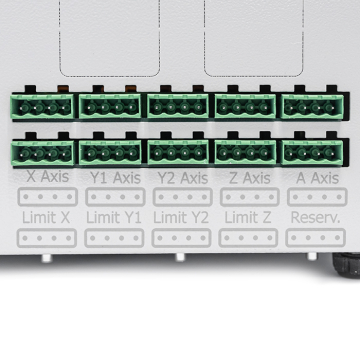

Количество датчиков домашнего положения доступных для подключения

3 NPN или PNP датчика домашнего положения для XYZ

4* NPN или PNP датчика домашнего положения для XY1Y2Z

+ разъем для подключения датчика автоматического определения высоты инструмента

Напряжения питания блока управления

AC 220V

Мощность блока управления

~400W (без учета преобразователя частоты)

Тип драйверов

DM556 (48V, RMS 5,6A)

Параметры шаговых двигателей, подключаемых к данному блоку управления.

Шаговые двигатели с током не более 5,6А: NEMA23, NEMA34 (не более 86HS78-5504).

Возможность установки преобразователя частоты внутри блока управления

Да (доп. Опция)

Интерфейс управления преобразователем частоты

Дискретный сигнал вкл.\выкл. По команде M03, M05. Управления скоростью вращения шпинделя аналоговым выходом 0-10V.
