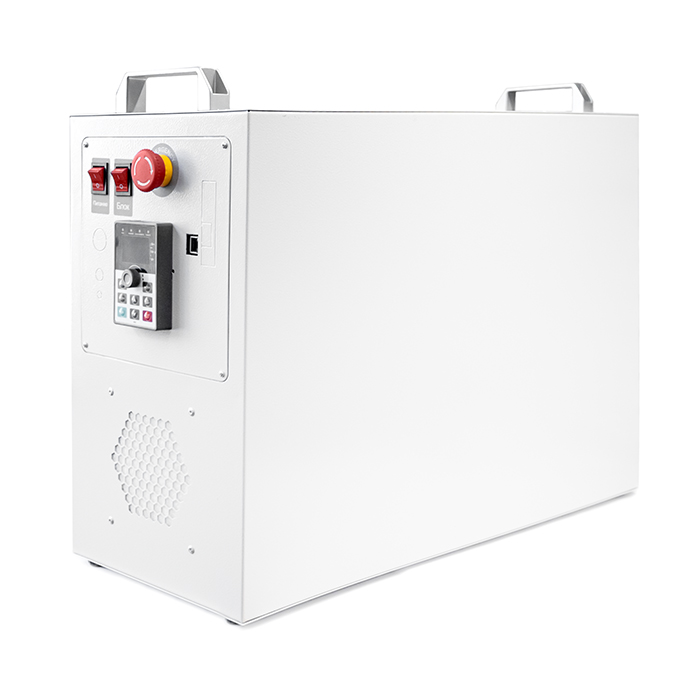

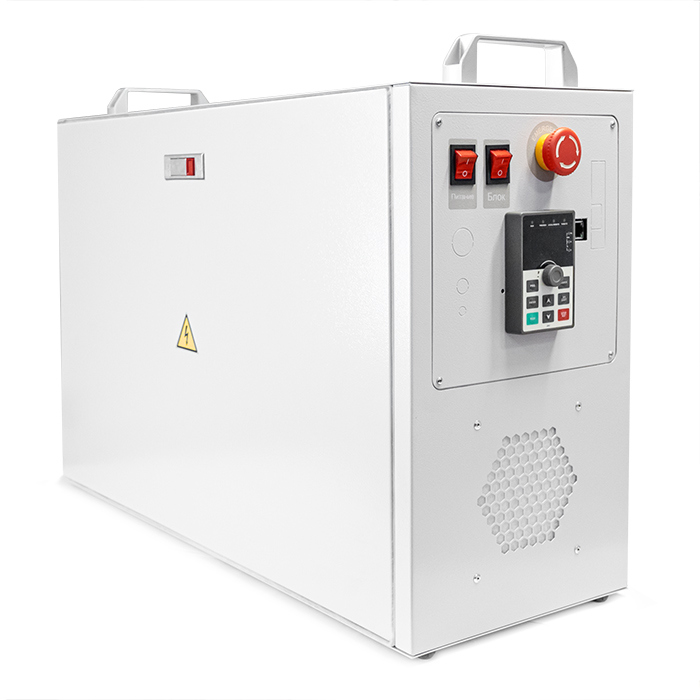

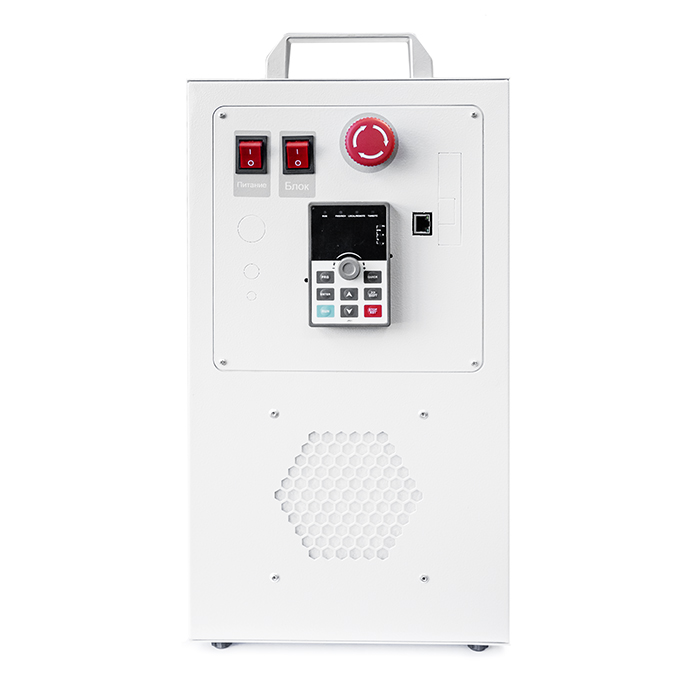

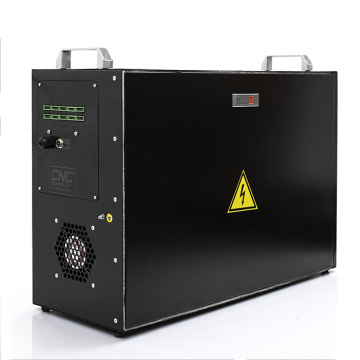

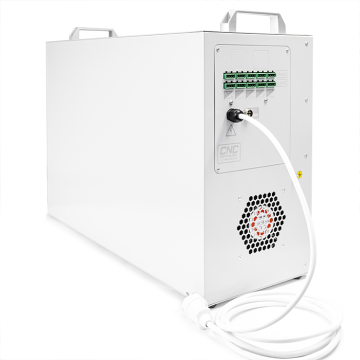

Блок управления для Craftex (Linux CNC)

Конфигурация осей
Частотный преобразователь
Количество:
Цена: 104 500 руб.

Данный блок управления представляет собой готовый к подключению комплект управления станком с ЧПУ, состоящий из блока управления и системного блока ПК, соединенных по интерфейсу Ethernet.

На жестком диске установлен образ Linux Debian 10. Для работы доступны интерфейсы Craftex и Axis.

Преимущества системы управления LinuxCNC:

  1. Полная 4-ех осевая обработка (зависит от конфигурации блока, см. таблицу характеристик).
  2. Мощный контроллер управления EP7i92, в основе которого лежит FPGA. Стабильный, помехозащищенный интерфейс Ethernet для подключения между ПК и блоком управления.
  3. Гибкий интерфейс для работы оператора. Удобная организация рабочего места. К примеру, передача управляющей программы через файловый менеджер WinSCP для передачи файлов по Wi-FI.

*Работа двух датчиков домашнего положения и двух двигателей по оси Y позволяет обеспечить перпендикулярность осей X и Y. Для подробной информации обратитесь к контроллеру Sen_Sync V1.3S.

Контроллер управления

EP7i92 + EP-DPTR-M 2.01

EP7i92 + EP-DPTR-M 2.01

EP7i92 + EP-DPTR-M 2.01

EP7i92 + EP-DPTR-M 2.01

Количество доступных осей и двигателей для данной конфигурации блока управления

3 оси, 3 двигателя (XYZ)

4 оси, 4 двигателя (XYZA)

3 оси, 4 двигателя (XY1Y2Z)

4 оси, 5 двигателя (XY1Y2ZA)

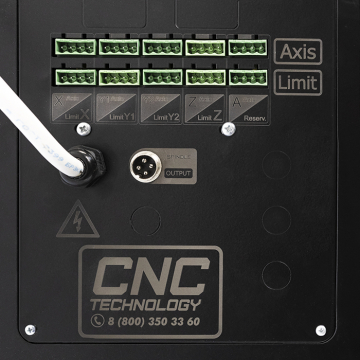

Количество датчиков домашнего положения доступных для подключения

3 NPN или PNP датчика домашнего положения для XYZ

4* NPN или PNP датчика домашнего положения для XY1Y2Z

(переключается перемычкой на плате EP-DPTR-M2.01, одна перемычка для всех датчиков) с напряжением питания датчиков 24V или 12V (напряжение питания переключается перемычкой на плате EP-DPTR-M2.01) + разъем для подключения датчика автоматического определения высоты инструмента

Напряжения питания блока управления

AC 220V

Мощность блока управления

~400W (без учета преобразователя частоты)

Тип драйверов

DM556 (48V, RMS 5,6A)

Параметры шаговых двигателей, подключаемых к данному блоку управления.

Шаговые двигатели с током не более 5,6А: NEMA23, NEMA34 (не более 86HS78-5504).

Возможность установки преобразователя частоты внутри блока управления

Да (доп. Опция)

Интерфейс управления преобразователем частоты

Дискретный сигнал вкл.\выкл. По команде M03, M05. Управления скоростью вращения шпинделя аналоговым выходом 0-10V.
