Фитинг под прямым углом в двух направлениях KJZ-6

Фитинг под прямым углом в двух направлениях KJZ-6

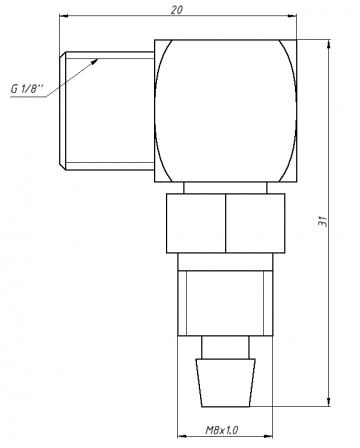

Чертеж
3D модель в STP формате
Чертеж
Количество:
Цена: 234 руб.
Код товара: 11016

Фитинг под прямым углом в двух направлениях KJZ-6 — это компонент, используемый в системах централизованной смазки фрезерных станков с числовым программным управлением (ЧПУ). Оно предназначено для изменения направления трубопровода на 90 градусов, что позволяет эффективно организовать прокладку трубок в условиях ограниченного пространства внутри станка. Такое соединение обеспечивает надежное и герметичное соединение трубок, способствуя бесперебойной подаче смазочного материала к необходимым узлам и механизмам.

Тип соединения – накидная гайка (обжимное) и наружная резьба.

Модель

D, мм

B1, мм

В2, мм

Резьба
KJZ-6 5,4 31 20 G 1/8''
