Шпиндель с автосменой GDL60-24Z/6.0 6кВт 24000rpm ISO30

Шпиндель с автосменой GDL60-24Z/6.0 6кВт 24000rpm ISO30
Шпиндель с автосменой GDL60-24Z/6.0 6кВт 24000rpm ISO30
Шпиндель с автосменой GDL60-24Z/6.0 6кВт 24000rpm ISO30
Инструкция по эксплуатации
Схема подключения
Чертеж
Количество:
Цена: 237 740 руб.
Код товара: 10888

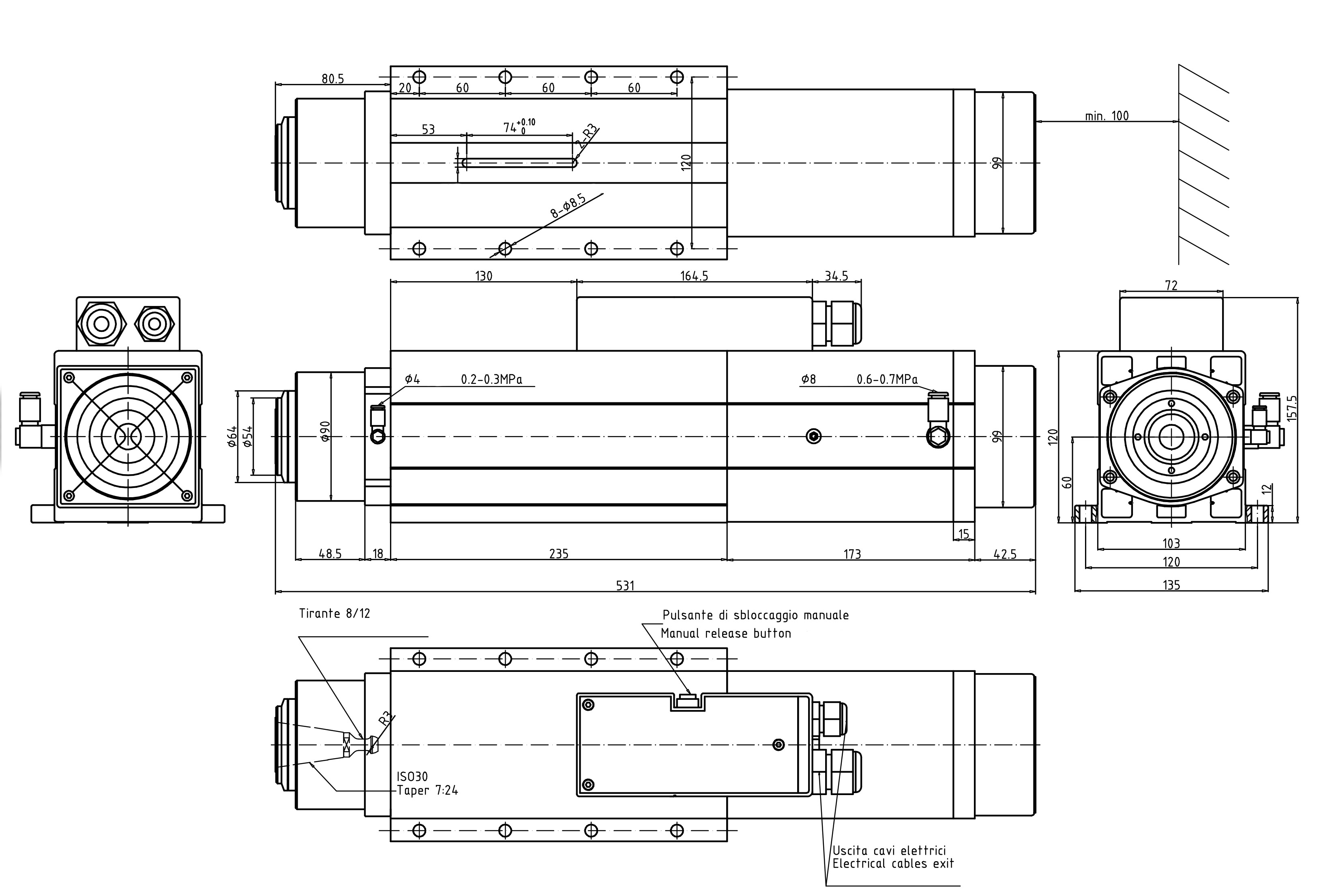

Чертеж:

GDL60 24Z 6.0 380V drawing

GDL60 – это высокоскоростной шпиндель с автоматической сменой инструмента и принудительным жидкостным охлаждением, который сможет значительно расширить функционал станка с ЧПУ. Надежность шпинделя обеспечивается высоким качеством подшипниковых узлов. Точность сборки и высокое качество балансировки обеспечивают минимальное биение на валу, которое необходимо для качественной обработки тонким или длинным инструментом.

Toll-changing - ввод воздуха для открытия патрона 0,6-0,7 МРа

Air seal - ввод воздуха для воздушного подпора нижнего подшипника 0,2-0,3 МРа

Модель GDL60-24Z/6.0
Тип двигателя Асинхронный
Число полюсов 2
Напряжение питания 380В
Максимальный ток 12,5А
Номинальная мощность 6,0кВт
Крутящий момент 2,38Н*м
Скорость вращения 24000 об/мин
Частота 800Гц
Охлаждение Воздушное
Тип подшипников 2x7008С
2x7006C
Смазка подшипников Консистентная
Цанговый зажим ISO30
Вес 19 кг

U2/V2/W2 - подключение силового питания

Подключение управления

№ контакта

Описание

1

Выход датчика S2 (PNP) – патрон открыт

2

Выход датчика S1 (PNP) – патрон закрыт

3

4

Питание +24В для датчиков S1/S2 и светодиода кнопки

5

Питание 0В для датчиков S1/S2 и светодиода кнопки

6

Выход +24В клавиши открытия патрона

7

Питание вентилятора +24В/0,75А

8

Питание вентилятора 0В/0,75А

Примечание: Два коричневых провода – термистор, датчик температуры двигателя.

Внимание: соблюдайте полярность подающего питания постоянного тока.

Параметры термистора (РТС)

Температура двигателя, ⸰С

Сопротивление, Ом

(макс. DC25V/100mA)

-20 – 25

≤300

≤90

≤750

105

≤1650

110

Рабочая температура

115

≥3990

≥125

≥12000

≤160

Макс. допустимая температура
