Прижимной пневмоцилиндр ACKL25X180

Прижимной пневмоцилиндр ACKL25X180
Прижимной пневмоцилиндр ACKL25X180

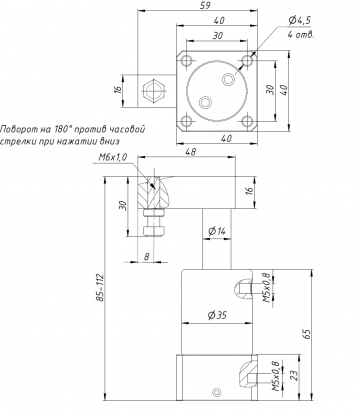

Чертеж
3D модель в STP формате
Количество:
Цена: 6 840 руб.
Код товара: 11952

Пневматический зажимной цилиндр ACKL25X180, c одинарным поворотом, двойного действия: нажимной и поворотный (влево).

Пневмоцилиндры вращающиеся зажимные предназначены для установки в металлорежущих станках в качестве привода механизированных патронов. Для предотвращения падения давления в полостях цилиндра, при внезапном падении давления в сети, в пневмоцилиндр встроены пневматические клапаны, автоматически отключающие полости цилиндра от сети и обеспечивающие поддержание силы зажим детали в патроне до остановки вращения шпинделя станка.

Конструкция направляющей с тремя пазами обеспечивает высокую точность направляющей.

Материал поршневого штока изготовлен из специальной высокопрочной стали, которая после термической обработки имеет более длительный срок службы. Материал уплотнений гарантирует надежную работу цилиндра, который используется в различных условиях.

Технические характеристики:

Модель

ACKL25X180

Диаметр штока

14 мм

Ход цилиндра

26 мм

Угол поворота

 180°

Рабочая среда

воздух (тонкость очистки – 40 мкм)

Действие

двойное

Направление вращения

 влево

Диапазон рабочего давления

0,15 ~ 1,0 МПа

Присоединение

М5х0,8

Рабочая температура

−20…80°C

Допустимое отклонение хода

+ 1,0

Погрешность угла вращения

 ± 1,5°
